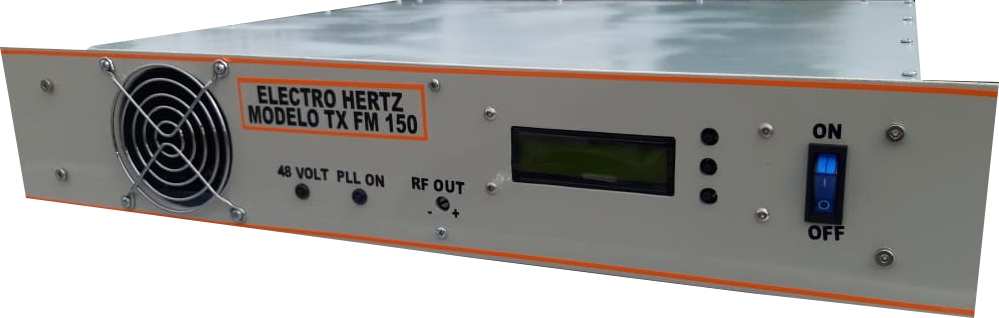

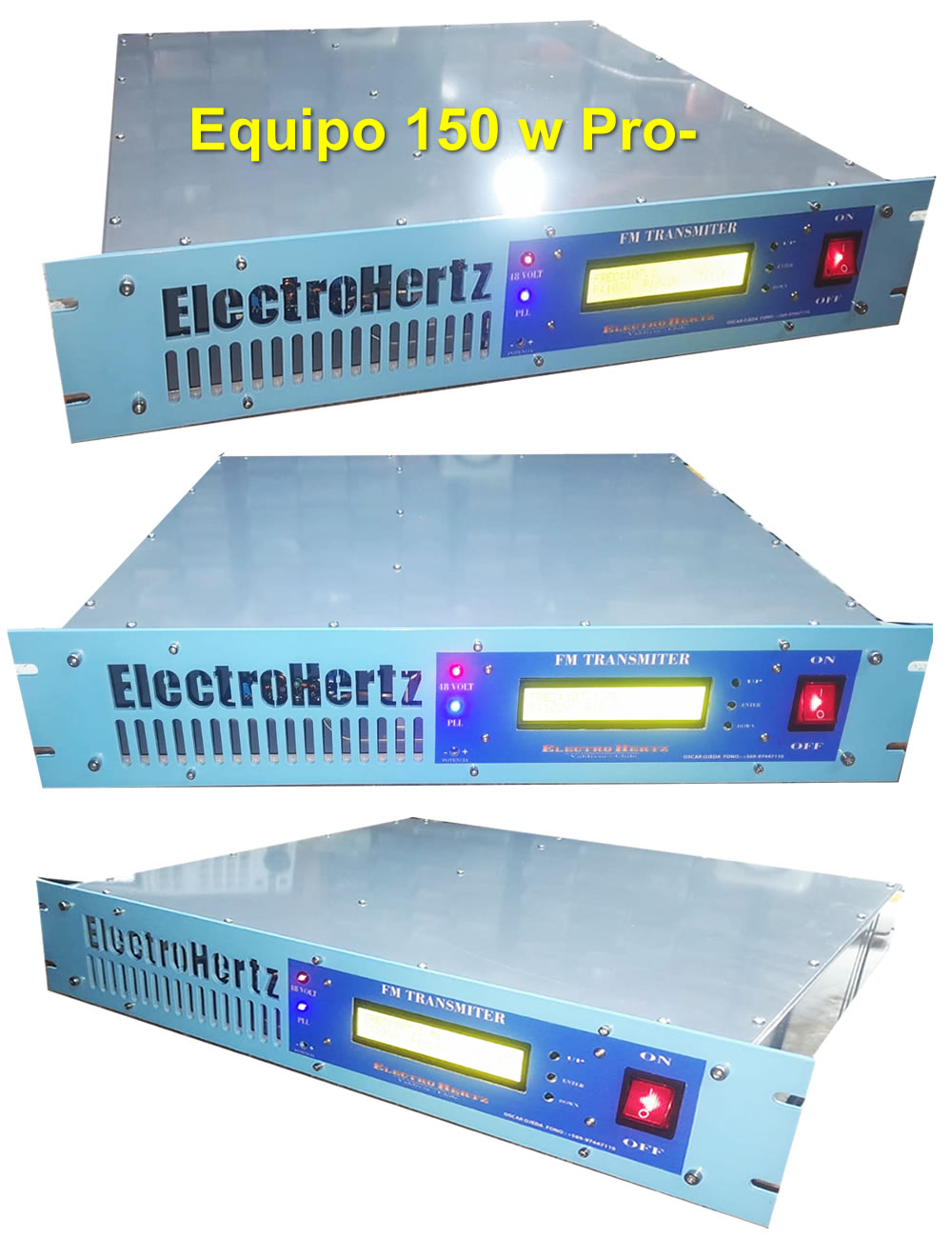

El transmisor   con el amplificador 150 de FM. Este equipo incorpora el módulo amplificador de RF de alta eficiencia 150 watts, filtro pasabajos, así como protecciones cíclicas de SWR, , sobrepotencia y temperatura. La potencia es regulable de 0 a 150W. Su fuente de poder  permite que el equipo mantenga la potencia nominal de salida con variación de voltaje de 220 AC.







Cumple Normas de Subtel.

CARACTERISTICAS TÉCNICAS

EH 150

Rango de frecuencias

87,5 ~ 108MHz

Clase de operación

B

Potencia de entrada

3  watts

Potencia de salida NOMINAL

150 watts

Ganancia de potencia

19.2dB típ.

Eficiencia

70% aprox.

Nivel de armónicos

<-70 dBc

Impedancia entrada / salida

50Ω

Conector RF entrada / SALIDA

N hembra.

Alimentación

220AC , 50/60Hz

CONSUMO

< 430VA

Refrigeración

Aire forzado.

Protecciones

Potencia reflejada, Potencia Directa, Sobreconsumo,  Sobretensión, Temperatura, Sobreexcitación.





Eh 15

RelacION SEÑAL/Ruido Entre 30Hz y 15kHz

≥78 dB

Relación Señal/Ruido AM asíncrona

>65 dB (ref.100% 400Hz)

Relación Señal/Ruido AM síncrona

>60 dB (75KHz desv. y 400Hz)

Distorsión Armónica (Desviac. 75KHz)

<0.1% ,  típica 0.08%.

Diafonía entre canales ESTÉREO L/R

< -55dB (con codificador externo)

Impedancia de entrada Audio Mono

600Ω balanceada.

Impedancia entrada MPX y Aux SCA/RDS

1 kΩ

Conector Audio Mono

XLR Hembra.

Conector MPX y Auxiliar (SCA/RDS)

BNC Hembra.

Constante de tiempo de preénfasis

50 ó 75µs seleccionable internamente.

Rango de frecuencias

87.5 ~ 108MHz

TIPO de modulación

Frecuencia Modulada, 75KHz desv. pico. F3E, F8E.

Paso de síntesis FRECUENCIA PORTADORA

10KHz

POTENCIA DE SALIDA RF

   150 wattsRMS

Nivel de espúreas

< -80 dBc.

NIVEL DE ARMÓNICOS

< -60dBc, típico  -70dBc.

ALIMENTACIÓN

220AC50Hz.

temperatura DE OPERACIÓN

Recomendada: 0 ~ 35ºC. Máxima: -10 ~ 45ºC.









DIMENSIONES DEL CONJUNTO EM 250: AMPLIFICADOR + EXCITADOR + RACK

Consumo total

614VA

Medidas

540mm x 540mm x 540mm

peso

7.5 k



Precio: 900.000 mas IVA fecha de entrega 18 días hábiles.
