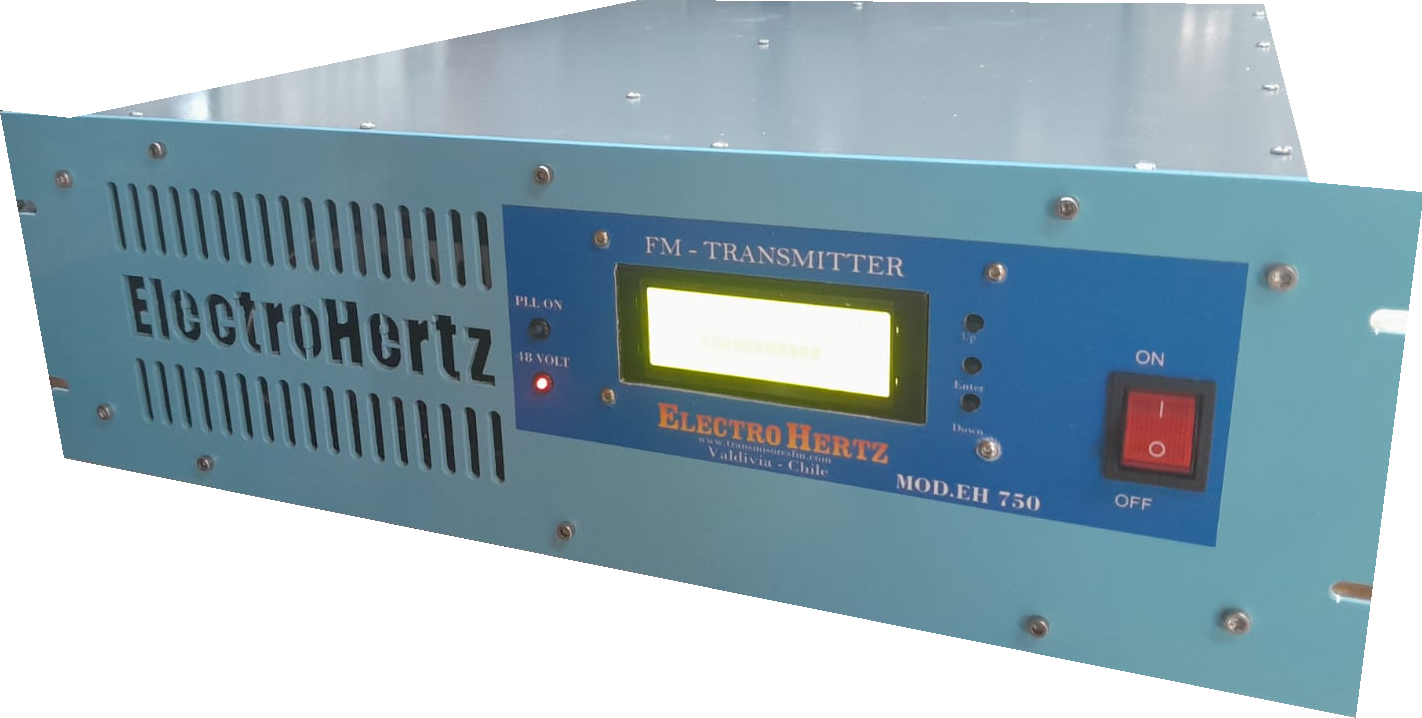

El transmisor con el amplificador 500 de FM. Este equipo incorpora el módulo amplificador de RF de alta eficiencia 500 watts, filtro pasabajos, así como protecciones cíclicas de SWR, sobre potencia y temperatura. La potencia es regulable de 0 a 500W. Su fuente de poder permite que el equipo mantenga la potencia nominal de salida con variación de voltaje de 220 AC.
CARACTERISTICAS TÉCNICAS |
|
EH 100 |
|
Rango de frecuencias |
87,5 ~ 108MHz |
Clase de operación |
B |
Potencia de entrada |
5 watts |
Potencia de salida NOMINAL |
500 watts |
Ganancia de potencia |
19.2dB típ. |
Eficiencia |
70% aprox. |
Nivel de armónicos |
<-70 dBc |
Impedancia entrada / salida |
50Ω |
Conector RF entrada / SALIDA |
N hembra. |
Alimentación |
220AC , 50/60Hz |
CONSUMO |
< 430VA |
Refrigeración |
Aire forzado. |
Protecciones |
Potencia reflejada, Potencia Directa, Sobreconsumo, Sobretensión, Temperatura, Sobreexcitación. |
|
|
Eh 15 |
|
RelacION SEÑAL/Ruido Entre 30Hz y 15kHz |
≥78 dB |
Relación Señal/Ruido AM asíncrona |
>65 dB (ref.100% 400Hz) |
Relación Señal/Ruido AM síncrona |
>60 dB (75KHz desv. y 400Hz) |
Distorsión Armónica (Desviac. 75KHz) |
<0.1% , típica 0.08%. |
Diafonía entre canales ESTÉREO L/R |
< -55dB (con codificador externo) |
Impedancia de entrada Audio Mono |
600Ω balanceada. |
Impedancia entrada MPX y Aux SCA/RDS |
1 kΩ |
Conector Audio Mono |
XLR Hembra. |
Conector MPX y Auxiliar (SCA/RDS) |
BNC Hembra. |
Constante de tiempo de preénfasis |
50 ó 75µs seleccionable internamente. |
Rango de frecuencias |
87.5 ~ 108MHz |
TIPO de modulación |
Frecuencia Modulada, 75KHz desv. pico. F3E, F8E. |
Paso de síntesis FRECUENCIA PORTADORA |
10KHz |
POTENCIA DE SALIDA RF |
500 wattsRMS |
Nivel de espúreas |
< -80 dBc. |
NIVEL DE ARMÓNICOS |
< -60dBc, típico -70dBc. |
ALIMENTACIÓN |
220AC50Hz. |
temperatura DE OPERACIÓN |
Recomendada: 0 ~ 35ºC. Máxima: -10 ~ 45ºC. |
|
|
|
|
|
|
|
|
|
|
|
|
Precio $2.000.000 + IVA
Garantía 1 año
Fecha de entrega 20 dias hábiles.
Cumple Normas de Subtel.
