CARACTERISTICAS TÉCNICAS

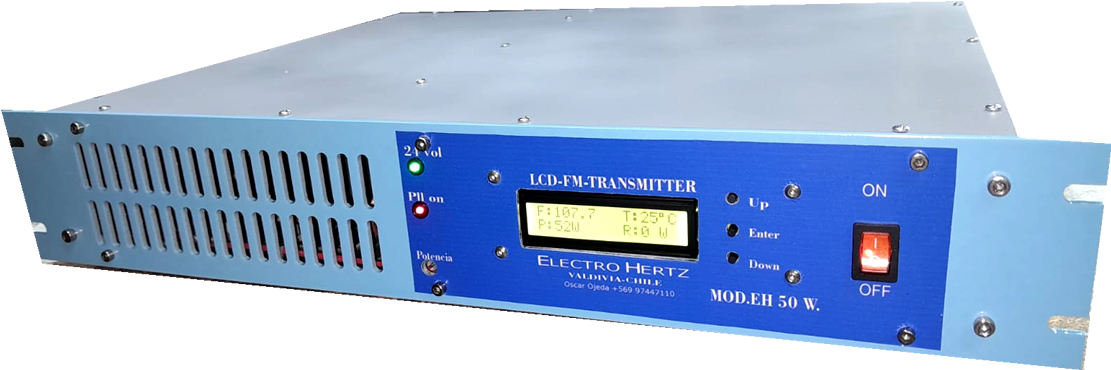

EH 50

Rango de frecuencias

87,5 ~ 108MHz

Clase de operación

B

Potencia de entrada

2  watts

Potencia de salida NOMINAL

50 watts

Ganancia de potencia

19.2dB típ.

Eficiencia

70% aprox.

Nivel de armónicos

<-70 dBc

Impedancia entrada / salida

50Ω

Conector RF entrada / SALIDA

N hembra.

Alimentación

220AC , 50/60Hz

CONSUMO

< 230VA

Refrigeración

Aire forzado.

Protecciones

Potencia reflejada, Potencia Directa, Sobreconsumo,  Sobretensión, Temperatura, Sobreexcitación.

Eh 15

RelacION SEÑAL/Ruido Entre 30Hz y 15kHz

≥78 dB

Relación Señal/Ruido AM asíncrona

>65 dB (ref.100% 400Hz)

Relación Señal/Ruido AM síncrona

>60 dB (75KHz desv. y 400Hz)

Distorsión Armónica (Desviac. 75KHz)

<0.1% ,  típica 0.08%.

Diafonía entre canales ESTÉREO L/R

< -55dB (con codificador externo)

Impedancia de entrada Audio Mono

600Ω balanceada.

Impedancia entrada MPX y Aux SCA/RDS

1 kΩ

Conector Audio Mono

XLR Hembra.

Conector MPX y Auxiliar (SCA/RDS)

BNC Hembra.

Constante de tiempo de preénfasis

50 ó 75µs seleccionable internamente.

Rango de frecuencias

87.5 ~ 108MHz

TIPO de modulación

Frecuencia Modulada, 75KHz desv. pico. F3E, F8E.

Paso de síntesis FRECUENCIA PORTADORA

10KHz

POTENCIA DE SALIDA RF

   50 wattsRMS

Nivel de espúreas

< -80 dBc.

NIVEL DE ARMÓNICOS

< -60dBc, típico  -70dBc.

ALIMENTACIÓN

220AC50Hz.

temperatura DE OPERACIÓN

Recomendada: 0 ~ 35ºC. Máxima: -10 ~ 45ºC.

DIMENSIONES DEL CONJUNTO EM 250: AMPLIFICADOR + EXCITADOR + RACK

Consumo total

250VA

Medidas

540mm x 540mm x 540mm

peso

5.5 k
